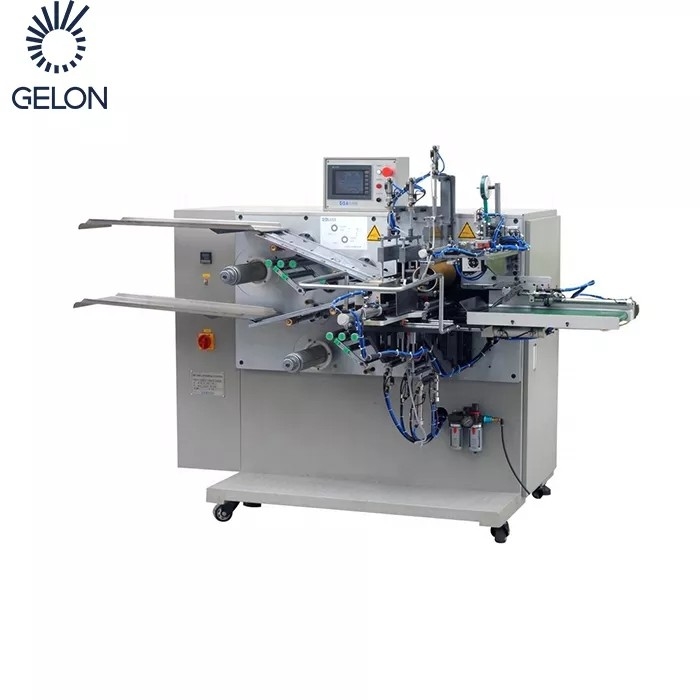

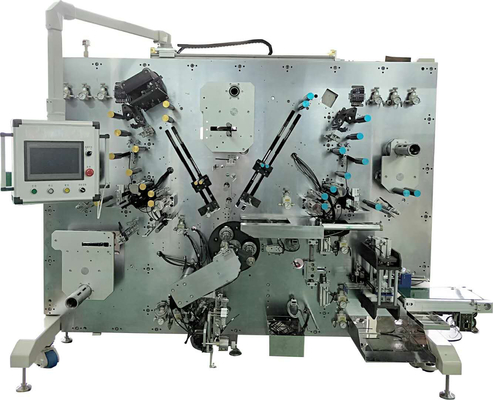

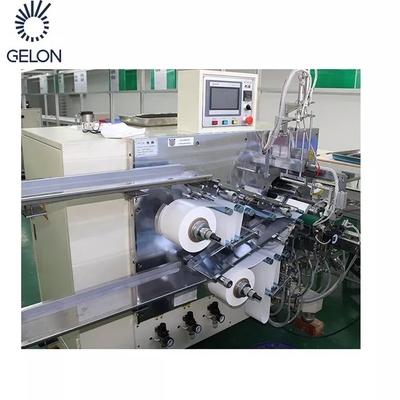

Linha de produção auto-Semiauto máquina da bateria de lítio da pilha do cilindro do equipamento da bateria de Gelon de enrolamento

I. Introdução

Característica:

1. O controle completo da came é adotado a agulha puxando e de empurrão e invertendo. O equipamento é estável, com eficiência elevada e baixa taxa de falhas.

2. O elétrodo adota o controle tripartido da correção do desvio: desenrolamento, processo e pre-enrolamento para assegurar a qualidade de produto.

O equipamento enrola as partes do elétrodo e os diafragmas positivos e negativos de elementos da bateria do lítio-íon em torno das células de bateria após a passagem através dos mecanismos tais como a remoção de poeira, o controle de tensão, a inspeção da qualidade, a correção do desvio da medida do comprimento, da viagem, a eliminação da eletricidade estática, etc.; Depois que a conclusão da produção da pilha, procura um caminho mais curto o teste, a descarga defeituosa e a transmissão da correia transportadora.

II.Specifications

1. Método de enrolamento:

Enrolamento da posição do A. 3 com as 3 agulhas de enrolamento.

Diâmetro Ø 3,5 de B. Agulha (ou personalizado (Ø 3,5 - Ø 8,0))

Diâmetro de C. Enrolamento: Φ 18 - Φ 23mm (aplicável a 18650, a 21700, etc.)

D. Número das abas: 1-2 para o cátodo e o ânodo, ou todas as abas

Comprimento de E. Exposed Aba: 8-25mm

2. Precisãodeenrolamento

A. Alinhamento do cátodo e do ânodo: ± 0.3mm

B. Alinhamento entre o elétrodo e o separador: ± 0.3mm

Nota: o cátodo e o ânodo são corrigidos 3 vezes respectivamente (correção do desenrolamento, correção do processo e a correção do pre-enrolamento)

C.Alignment de duas camadas de separador: ± 0.5mm

capacidade 3.Winding

1. Capacidade de produção

Velocidade da produção: ânodo longo do ppm em 1200 milímetro do ≥ 20; (21700 pilhas)

≥ 95% da taxa da mobilização da colheita

taxa da mobilização = {produção total/(tempo de partida - tempo necessário da dedução) velocidade teórica da produção do × do equipamento} × 100%, tempo necessário da dedução: tempo ocioso da máquina causado não por razões do equipamento, tais como o tempo de preparação da produção para o reabastecimento e a conexão da correia.

2. ≥ 98% da taxa da qualificação

Taxa da qualificação = número total de bons produtos/(produção total - dedução necessária) × 100% (à exceção dos materiais pobres)

É necessário deduzir a quantidade de produtos defeituosos causados não por fatores do equipamento, tais como a conexão pobre da fita, fora da tolerância do comprimento da folha, de abas faltantes defeituosas, etc.

Tensão do cátodo e do ânodo: 20N ajustável (settable)

Tensão do diafragma: 10N ajustável (settable)

IV. a instalação e comissão de equipamento

1. Fonte de alimentação: ± 10% 50Hz da fase monofásica AC220V

2. Suprimento de ar: 0.5-0.7mpa (quando o suprimento de ar for 0.5MPa,

o fluxo exigido é 300NL/minuto)

3. Ambiente do uso (de acordo com JISB3502)

Temperatura de A.Working: 0-55 ℃

B. Na sala de secagem, não deve haver nenhum gás corrosivo ou ambiente combustível, e nenhum ambiente áspero da poeira

4. Dimensão: 2850 x 2050 x 1800mm (personalizado)

5. Cor: de prata (personalizado)

6. Peso: Sobre 3000kg (≤ 750KG/m2).

7. Poder: 12KW

8.Noise: ≤ 75db (com exclusão do fã da sução da poeira)

A linha de produção automática completa linha da bateria de carro de produção Li Ion Battery Plant Equipment da bateria do veículo elétrico integra o fabricante superior dos materiais de China, Gelon pode fornecer o conjunto completo de solução das matérias primas para a bateria de íon de lítio. Nossos produtos preponderantes são LFP, LMO, LCO, NMC, NCA; LTO, MCMB, grafite natural, separador, Electrolyte& outros acessórios (SBR CMC NMPPVDF, Sup-Li, abas de Al&Ni, e etiquetas dos blocos da bateria., etc.) para baterias de íon de lítio novas do poder.
Baseado em nossos experiências do batteryproduction e factrories extensivos dos equipamentos da bateria, nós podemos projetar e oferecer a solução da volta-chave para o cliente, e o projeto de projeto da bateria do íon do indertakelithium, construction&training.
Até agora, o grupo de Gelon forneceu com sucesso fabricantes conhecidos formany da bateria dos equipamentos automáticos, tais como TESLA, LG, SONY, ATL ......; igualmente ofereceu com sucesso projetos da volta-chave em Bolívia, Argentina, Reino Unido, Rússia, Turquia, Tailândia, Indonésia, indiano, África do Sul….
