I.Introduction

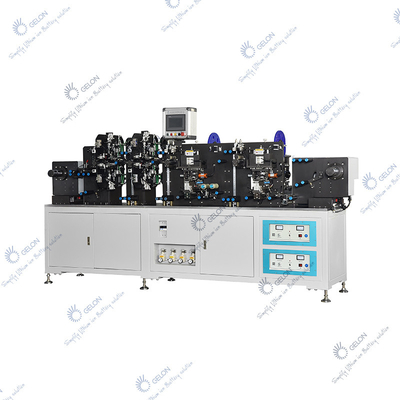

Este equipamento é um equipamento de produção especial para fazer o elétrodo cilíndrico da bateria. O processo de produção inteiro é um equipamento completo-automático que pendure o material do rolo do elétrodo no eixo de enrolamento, envie automaticamente as abas, solde as abas, fita protetora das pastas, e corte automaticamente o elétrodo terminado em partes, e entre então no enrolamento semiautomático ou na máquina de enrolamento automática.

II.Specifications

A.Material

Material de alimentação:

Precisão do tamanho/da colagem de B.Tab:

B.1. Precisão do comprimento da aba: ± 0.3mm,

Aba na precisão do sentido do elétrodo: ±0.5mm

O ânodo cataloga a pressão da posição: 7*10mm

B.2 . Comprimento da fita e precisão da posição: o ± 0.5mm, aba exposta é

6~30mm

Estrutura de III.Equipment:

a. Rolo do elétrodo do desenrolamento, cilindro para cima e para baixo a tensão deslizante do desenrolamento do controle, ajuste automático da velocidade do desenrolamento;

• Dispositivo da remoção de poeira antes e depois da soldadura

• A aba é um método de interrupção para detectar o comprimento fixo. O grampo de solda envia a soldadura de acordo com a posição da borda do elétrodo para assegurar a distância entre o revestimento e a borda da aba. A aba pode escolher a função de longo e de curto.

d. O dispositivo da solda ultrassônica de Al Tab, da aba do Ni ou da aba do Cu tem a função de detectar se há um escapamento da folha na superfície inferior do elétrodo antes da soldadura, para impedir soldar à área revestida de afetar o efeito de solda;

e. Dispositivo de falta de solda da inspeção da solda da aba do cargo;

f. Dispositivo da tração do comprimento fixado, dispositivo da correção do desvio do amortecedor

g.Glue que cola o mecanismo, com dispositivo da correção do desvio. Um grupo de elétrodos do cátodo e do ânodo é colado junto (duas camadas de esparadrapo). A posição do mecanismo do desenrolamento da fita é ajustável, e é conveniente e rápida substituir a fita;

h. O mecanismo do rebobinamento é o modo do corte do defeito da máquina. Se o enrolamento é exigido, pedir-se-á separadamente.

Descrição da estrutura da máquina inteira:

①O quadro é soldado dos perfis de aço e submeteu-se ao tratamento de envelhecimento. O quadro é feito das placas de aço de alta qualidade e moído em ambos os lados. Tem o nivelamento alto e a boa rigidez estrutural para assegurar a precisão da operação;

②Rolo de guia: a superfície da liga de alumínio é sujeita ao tratamento duro super da oxidação, que tem a dureza de superfície alta e não é fácil de vestir;

③O hardware e a fiação são divididos em blocos funcionais, a corrente forte e fraca é separada, e procura um caminho mais curto a sobrecarga, escapamento e outras funções da proteção são fornecidas;

④A máquina inteira conforma-se à ergonomia, a disposição da relação do tela táctil é razoável, os parâmetros são ajustáveis, e o estado da operação pode dinamicamente ser indicado. Em caso da falha, pode dinamicamente ser indicado e dado alertas da informação no tela táctil, e tem a função da contagem exata da produção;

⑤Equipado com a função fotoelétrica do alarme;

⑥O equipamento tem facilidades eficazes da proteção da segurança tais como a parada de tampa protetora e de emergência.

VI. A instalação e comissão de equipamento

a. Pressão de ar: 0.5-0.7mpa, fluxo de ar: 100L/minuto

b. Fonte de alimentação: poder de 220V 50Hz: 4.0kw

c. Temperatura de trabalho: - ° 20 ~ + ° 45

d. Humidade relativa: ≥50%

e. Cor: Cinza (ou especificado pelo cliente)

f. Dimensão total: 1800 * 1200 * 1700mm

g. Peso: aproximadamente 1,6 toneladas

Parâmetros de V. Técnico

• Velocidade da produção: 25-30ppm (1 aba para cada elétrodo do cátodo e do ânodo,

1 grupo para se, comprimento do elétrodo: 400mm)

b. Alinhamento de enrolamento: ± 0.5mm; Precisão da posição do corte: ± 0.5mm

c. Taxa da mobilização do equipamento: ≥ 95% (com exclusão da razão de entrante

materiais); rate≥ 98% da qualificação

d. O cátodo e o ânodo são equipados com as máquinas de soldadura de Kepu,

e o tamanho da área de solda é personalizado.

VI. Exigências para matérias primas:

Elétrodo:

Aba

1. Cortando a tolerância da largura: ± 0.1mm

2. o erro da S-forma é menos de 0.2mm/500mm.

Fita

Cortando a tolerância da largura: ± 0.2mm
