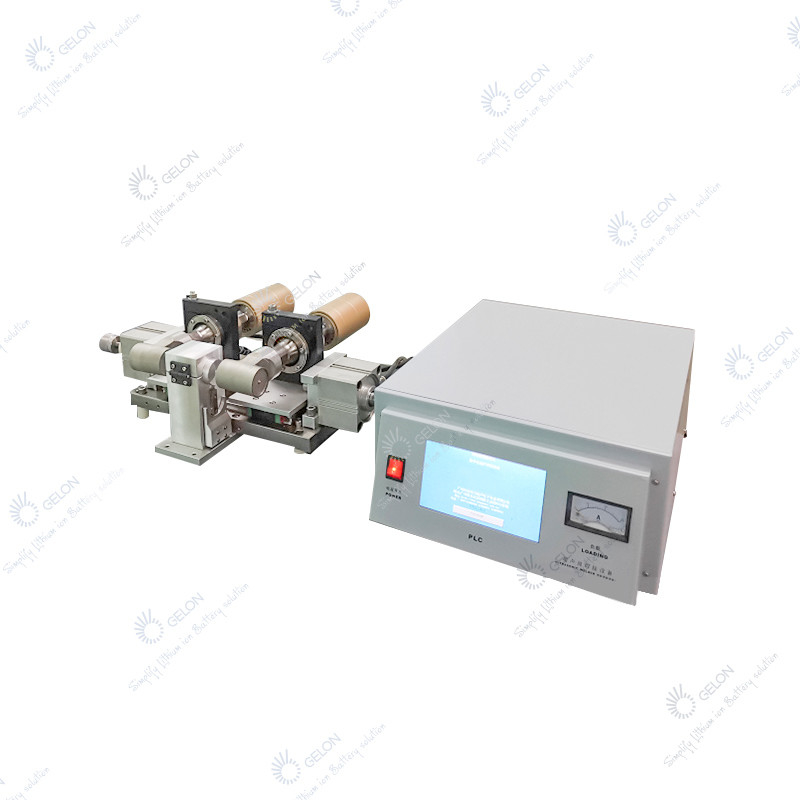

4680 32700 Mesas de Fabricação de Baterias Amassar Máquina de Achatamento de Cabeça Plana

Esta máquina é adequada para um rolo de gelatina cilíndrico com várias abas

• Rolo de gelatina de cátodo plano ultrassônico
• Rolo de gelatina de ânodo plano ultrassônico
• Alta eficiência, baixa resistência interna, é a escolha ideal para baterias de grande capacidade.

Gerador:

• O circuito adota um circuito regulador de tensão de ponte completa avançado internacional e é otimizado para alcançar uma saída de tensão constante
• Rastreamento automático de frequência, sem ajuste manual
• A flutuação de tensão pode funcionar na faixa: o período de flutuação de 150-260V não afeta a potência de saída e a frequência de operação.
• Atingiu o nível técnico internacional de produtos similares.

Sistema de amassamento do transdutor ultrassônico:

• Precisão e estabilidade das máquinas.
• Instalação de flange fixo

Sistema avançado de análise ANSYS:

• Sistema de troca de energia de amassamento de metal ultrassônico, amplificadores, molde de pólo superior de amassamento são estritamente através do software de elemento finito ANSYS reconhecido internacionalmente para design e análise precisos
• Este método de teste pode atingir o nível de contrapartes estrangeiras avançadas em design de molde ultrassônico,

Pólos superiores e inferiores ultrassônicos (cabeça chata para amassar)

• Aço especial importado rigorosamente selecionado, resistência ao desgaste, resistência a altas temperaturas, boa tenacidade, alta rigidez mecânica, pequena deformação após o tratamento térmico, de modo que a consistência da frequência de saída ultrassônica é alta.
• A amplitude do deslocamento mecânico de alta frequência é grande, forte e estável.
• Tecnologia de tratamento térmico profissional líder internacional

Efeito do achatamento:

• A superfície após amassar é lisa, adequada para amassar a laser após o processo.

Composição da estrutura do equipamento

(1)A máquina de amassar é composta principalmente de gerador ultrassônico, transdutor, pólo acústico superior e inferior, etc.

(2) O modo de circuito é do tipo pólo acústico de alta potência de ponte completa, que deve ter desempenho estável e saída forte.

(3) Os pólos acústicos superiores e inferiores são feitos de novos materiais de liga com boa resistência ao desgaste

(1) A energia do equipamento requer fonte de alimentação: Monofásica 220VAC±10%.

(2) Fonte de ar: pressão 0,4 ~ 1MPa, umidade inferior a 48%, temperatura não superior a 45 ℃

(1) Cátodo:

Al 0,015-0,020milímetros.

(2) Ânodo:

Folha de cobre 0,009-0,012 mm.

ânodo cátodo

(Somente para referência)

Design de cabeça chata

• Tempo de nivelamento: 0,2-1S (0-60s pode ser ajustável neste programa)
• Pressão de nivelamento: 0,1MPa～1MPa, ajustável.

• Materiais de aço especiais importados
• O amassamento ultrassônico está em conformidade com o princípio padrão da acústica ultrassônica.

• Operação manual com plataforma de ferramentas

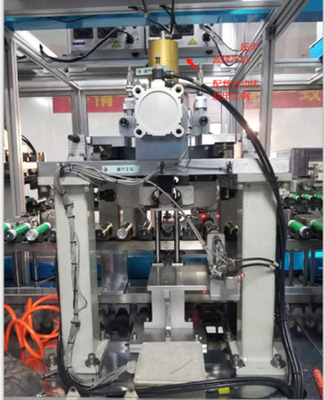

• .A linha automática fornece apenas sistema de troca de energia ultrassônica e gerador ultrassônico, e o ferramental é projetado pelo fabricante de toda a linha de acordo com a direção e conveniência de toda a linha.

• Diferença de frequência entre transdutores≤400Hz.
• Diferença de impedância entre transdutores≤4Ω.
• Diferença de capacitância entre transdutores≥30MΩ.

• Potência máxima de entrada: 4000VA. (ajustável)
• Frequência ultrassônica: 20KHZ. (rastreamento automático)
• Amplitude constante, pressão constante, corrente constante (ajustável)
• Modo de nivelamento: modo de tempo (controle LOGO do programa Siemens).

• O motor manual é controlado pelo sinal do pedal
• Linha de produção de suporte para controle de sinal de linha IO

• Amassar plana
• Taxa qualificada de amassamento: 99,9%.A taxa de aprovação única é de 99,9%.O usuário deve garantir a consistência dos produtos, processos e materiais, o operador deve receber treinamento profissional do fornecedor e o cliente deve manter o equipamento semanalmente.
• Em termos de tecnologia, o efeito de amassamento é atender aos requisitos do fabricante e garantir a capacidade de produção como o principal índice
• O operador deve fazer a calibração para este amassamento ultrassônico todos os dias, para garantir que o departamento de qualidade possa aprovar a produção em massa.
• A falha da cabeça de amassamento ultrassônica e a produção sob a condição de material viscoso não pertencem ao escopo desta falha

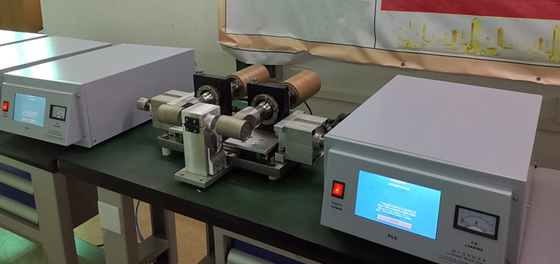

• Estrutura geral: gerador ultrassônico, sistema transdutor ultrassônico, postes acústicos ultrassônicos para cima e para baixo, componentes pneumáticos, estrutura, bancada, etc. (Motor manual com bancada, sem bancada com linha de produção)
• A vida útil projetada do equipamento é de 10 anos.Vida útil 10 anos O usuário deve garantir que os produtos, processos e materiais sejam consistentes, que os operadores tenham recebido treinamento profissional do fornecedor e que o solicitante faça a manutenção regular do equipamento todas as semanas.

Unidade da máquina

1, dispositivo de remoção de poeira (com máquina de remoção de poeira);

2, A bateria deve ter o posicionamento de referência da face final;

3, O acessório em contato com a bateria não é metálico;

4, Fixação rápida e confiável (sem movimento axial)；

5, há apenas um conjunto de dispositivos ultrassônicos (somente amassando o eletrodo positivo)

• Gtamanho do gerador(euxLxA ):

3880 caixa de eletricidade:520 mm 480 mm390 mm;

• Tamanho da cabeça da massa (lado superior: LxLxA):

420mm x295mm x473milímetros
