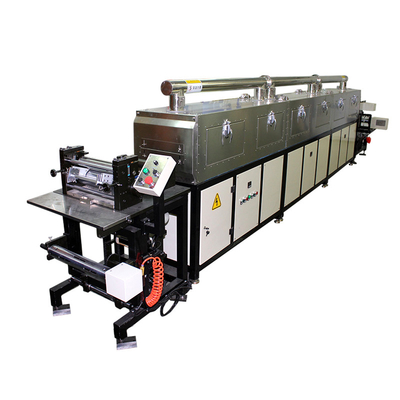

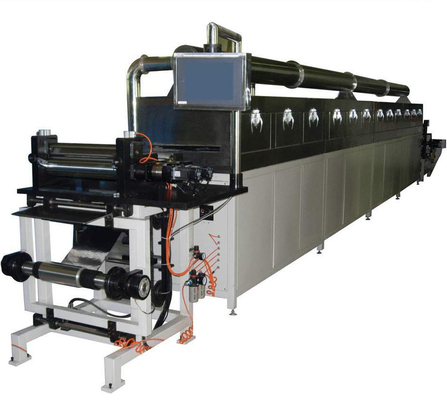

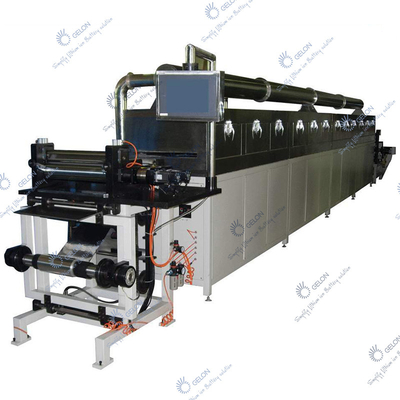

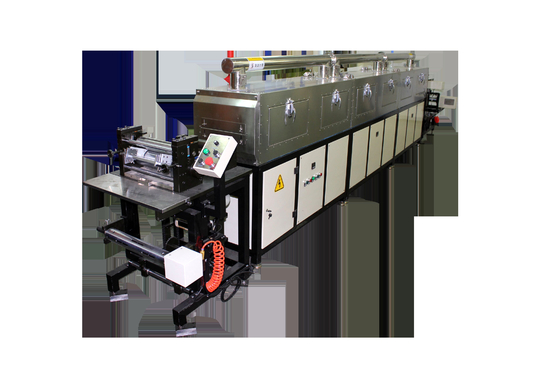

Máquina de revestimento do raspador de Ion Battery Automatic Rewinding Pilot do lítio de Gelon para a máquina da produção da bateria

Máquina de revestimento do raspador de Ion Battery Automatic Rewinding Pilot do lítio de Gelon para a máquina da produção da bateria

Descrição do produto

Especificações de I.Technical:

espessura do material 1.Basic: folha de alumínio 0,012~ 0.030mm; Folha de cobre 0,008 ~ 0,030 milímetros;

largura 2.Basic material: folha de alumínio 100-440mm; Folha de cobre 100-440mm.

3.The max.thickness do revestimento molhado: 80~400um (a viscosidade da pasta seja permitida)

largura 4.The de revestimento máxima: 440mm, a largura de revestimento máxima do rolo: 500mm

velocidade de fita 5.The mecânica: 0,5 ~ 8m/min (máximo);

velocidade 6.The de revestimento: 0. 5 ~ 5m/min (diferente com do material da pasta, da espessura, da viscosidade)

comprimento 7.Total da máquina: 2m*Drying caixa 4 part+3m=11m

fonte 8.Power: 380V 50HZ 40KW

fonte 9.Air: 0.5-0.7MPa

Parâmetros de II.Technical:

método 1.Coating:

(1) revestimento intermitente

segmento automático do fixo-comprimento do revestimento de superfície da.The primeiro;

seguimento automático do lado de b.composite revestindo o primeiro lado;

comprimento de c.the do intervalo do revestimento composto.

(2) revestimento contínuo

2. Diferença de revestimentointermitente: 5-8000mm±1mm (ajustável);

precisão 3.Coating:

espessura de a.dry da tolerância da precisão: único cátodo lateral: ±2.5μm, único ânodo lateral: ±2.5μm (ponto no transversesection, 100milímetros dos testes 4-5naseçãovertical)

b.coating a tolerância positiva e negativa do alinhamento: ± 1.0mm do ≤

tolerância do comprimento da média de c.The: ± 1.0mm do ≤;

largura da média de d.The da tolerância: ± 1.0mm do ≤.

diâmetro de núcleo do rolo 4.The: 3 polegadas, com o eixo de aumentação do gás;

controle 5.Tension: Tensão da roda dentada, tensão constante do peso

precisão de controle 6.Correction: ±0.01mm, corrigindo a precisão: ±1mm

7.Operator que corre na parte dianteira da máquina

8. Secando o tipo:

secagem do ar de a.hot, circulação de ar quente;

b.Heating: heating9KW*4part=36KW elétrico

volume de ar de c.hot: : 2300 M3/h ×4part=9200M3/h (ajustáveis)

taxa de ar de d.exhaust:. 2300M3/h

9. comprimento do forno: 2m/part*4part=8m

10. Oven Material: de aço inoxidável tanto dentro como fora de;

11. Temperatura do forno: temperatura ambiente ~ 150 ℃, 4 segmentos independentemente ajustáveis, ℃ da precisão de controle <>da temperatura;

Estrutura de III.Main:
