Detalhes do produto:
|
| Nome do produto: | máquina de enrolamento de 4680 baterias | Capacidade de produção: | ≥15ppm |
|---|---|---|---|
| OEE: | ≥75% | Taxa de falhas de equipamento: | ≤2% |
| Taxa da qualificação: | ≥ 99,5% (após a produção oficial de equipamento | Mechanism1: | Mecanismo automático do desenrolamento do elétrodo |
| Mechanism2: | Mecanismo de emenda da fita automática para a mudança biaxiaa do carretel do elétrodo | Mechanism3: | Mecanismo da correção automática do elétrodo e do separador |
| Mechanism4: | CCD | Mechanism5: | Mecanismo da remoção de poeira do elétrodo e da remoção do ferro |
| Garantia: | Um ano | ||
| Destacar: | Equipamento de produção da bateria de 18650 cilindros,máquina de enrolamento de 4680 baterias,Equipamento de produção da bateria 15PPM |
||
4680 multi linha de produção 4680 máquina da bateria de Tab Battery Equipment 4680 de enrolamento automática da bateria

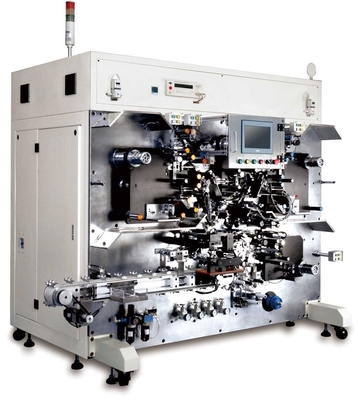

Este equipamento é uma máquina de enrolamento automática da pilha de bateria do lítio-íon para células de bateria do lítio do poder, que seja usada principalmente para o enrolamento e a formação de pilhas cilíndricas. Este equipamento adota uma estrutura do enrolamento da agulha da três-estação do três-rolo;
Configuração de equipamento
1. Tamanho do equipamento: × 2450mm do × 1800mm de aproximadamente 5800mm (comprimento) (largura) (altura); (com exclusão do fã, para a referência somente, o tamanho final do equipamento é sujeito ao projeto real).
2. Altura líquida do teto da oficina da superfície do assoalho: ≥ 2600mm (≤ total 2550mm da altura do equipamento).
3. Peso do equipamento: sobre 12.3T (terra do local da instalação de equipamento que carrega o ≥ 1000KG/㎡).
4. Cor da aparência: padrão; ou o cliente forneceu a placa da cor (feita de acordo com a placa da cor do cliente).
5. Poder de trabalho: AC380V±10 ﹪, poder 65KW, frequência 50Hz.
6. Ar comprimido: 0.5~0.7 MPa, usando o caudal sobre 3000L/min, taxa 90% do uso.
7. Fonte do vácuo: -60Kpa mínimo.
8. Usando o ambiente: a temperatura 10~35℃, condensação o ponto abaixo de 20℃, de nenhum gás combustível e corrosivo, nenhuma poeira (limpeza não menos do que a classe 10K).
Ruído do equipamento: ≤75db (mediu 1m da parede exterior do equipamento)
Adapte abaixo aos materiais entrantes
| material | Rolo do cair não. | largura (milímetros) |
Único comprimento da parte (milímetro) |
espessura (μm) |
Diferença da espessura (m) | Diâmetro do rolo (milímetros) | Diâmetro exterior máximo da bobina (milímetros) |
peso (Quilograma) |
| Elétrodo do cátodo | 2 | 60~150 | 1600~6000 | 60~280 | ≤3μm | Ф76.2±1 | Ф 800 | 200 máximos |
| Elétrodo do ânodo | 2 | 60~150 | 1600~6000 | 60~280 | ≤3μm | Ф76.2±1 | Ф 800 | 200 máximos |
| Separador | 2 | 60~150 | 1600~6100 | 8~25 | — | Ф76.2±1 | Ф 600 | 80 máximos |
| Fita 1 | 2 | 10~30 | 60~120 | 15~40 | — | Ф76.2±1 | Ф 200 | — |
