Detalhes do produto:
|
| Grau do vácuo: | -0.098Mpa | Estrutura: | Único tipo do braço |
|---|---|---|---|
| Velocidade de rotação r/min: | 0~51r/min | Eixo lento: | 2 eixos com tipo agitador da torção |
| Eixo rápido: | Eixo rápido dobro com dois o disco da dispersão dos grupos Φ50 | Altura de levantamento: | 210mm |
| Energia elétrica: | C.A.: 3phase*380V、 50Hz; | Dimensão: | L1350*W800*H1550 (milímetro) |
| Peso: | Sobre 570kg | Modo de levantamento: | Levantamento movido a motor da embarcação do trilho de guia do forro |

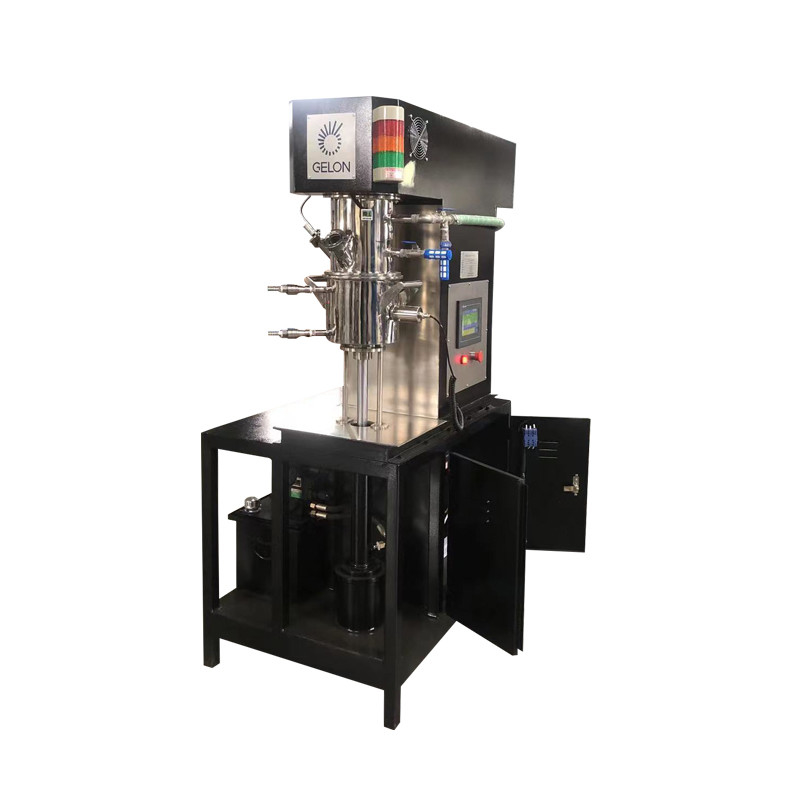

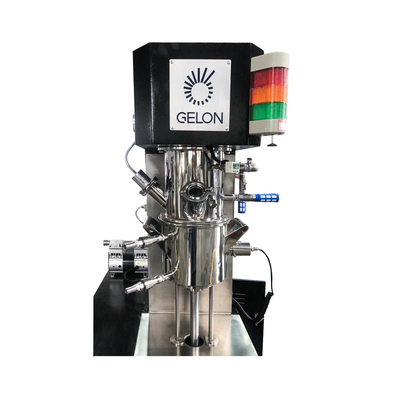

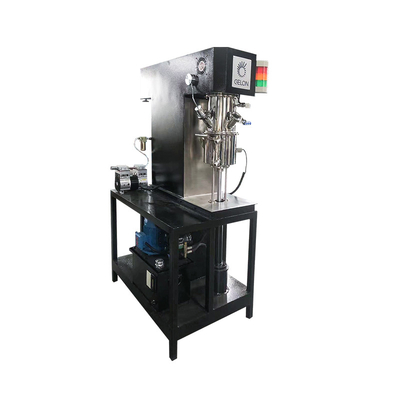

MISTURADOR PLANETÁRIO DO DOBRO DE GN-PM-5L
1.Summary:
Nosso misturador de dispersão planetário dobro do poder combinou as teorias do misturador planetário dobro tradicional e misturador de dispersão de alta velocidade, para criar uma máquina nova, alto-eficiente, presentemente é amplamente utilizado em campos novos da energia.
Conforme o caráter de pilhas do poder do Lítio-íon e de capacidade da eletrônica, nós desenvolvemos a maquinaria reforçada nova aplicada ao processo seco do pó para fazer a poder do lítio a pasta positive&negative do elétrodo, com base nos misturadores planetários tradicionais e dispersar misturadores do poder, com velocidades de rotação altas e torque maior. Durante o projeto, nossa empresa considerou inteiramente fatores tais como a velocidade rotatória dos agitadores, poder de mistura, velocidade linear da dispersão, resistência alta da pasta da viscosidade reduzida pela forma razoável do agitador da torção, e a distribuição do interior da intensidade da turbulência da embarcação para criar o misturador planetário dobro mais eficiente e mais estável do poder e os agitadores reforçados da torção pode tratar a pasta alta da bateria da viscosidade. Os caráteres do agitador para o misturador do poder são que - a revolução e a rotação do agitador da torção estão no sentido horário - entrementes a rotação para a dispersão de alta velocidade é no sentido contrário às agulhas do relógio, cuja a velocidade é ajustável fazer os materiais se mover complicada sob o corte, o amasso e a dispersão, eliminam eficazmente todo o ponto morto e fenômenos de escalada durante a mistura. Três grupos de selos mecânicos, acoplados junto com o delicado e o silêncio que selam para certificar-se do desempenho seguro do selo. No controle de temperatura dos materiais, usou-se com quadro do thermoscope original e a haste tecnologia-planetários do thermoscope para a revolução. Os sensores da medida da temperatura Pt100 têm o contato direto com o material, aumentando extremamente a precisão da medida da temperatura, resposta são muito mais rápidos, erro são reduzidos somente a ±0.2℃.
A máquina é compreendida da base, da viga mestre, da coluna ereta, da tampa de selagem, da embarcação, do sistema de transmissão e do sistema de controlo eletrônico.
2. configuração técnica principal
| Não. | Nome | Modelo e especificação | Lugar de origem |
| 1 | Decelerator | BLD11-23-1.5kW-4P | Jianglang |
| 2 | Motor | 1.5Kw-4P de baixa velocidade, 1 unidade; 1.5Kw-2P de alta velocidade, 1 unidade | WANNAN |
| 3 | Caixa de engrenagens do turbocompressor do metal da liga de Alluminum | NMRV040-F1-15 (4P-0.25KW) (com motor) | LITIAN |
| 4 | Inversor da frequência | unidade 1.5Kw×1; unidade 1.5Kw×1 | Danfoss-DINAMARCA |
| 5 | Par termoelétrico | Pt100 (medida da temperatura da elevada precisão) | HTC |
| 6 | Rolamento | Conforme o desenho | FAG |
| 7 | Selo do óleo de esqueleto | Selo do óleo de esqueleto de borracha do flúor | NOK |
| 8 | Componente elétrico | Componentes elétricos de baixa voltagem | Siemens |
| 9 | Válvula | Conforme o desenho | Ennis |
| 10 | Selo mecânico | Selagem mecânica de dois grupos | Japão |
| 11 | Engrenagem |
Endurecendo o tratamento para a superfície da engrenagem, terra precisa revestimento, com transmissão helicoidal da engrenagem |
Sanlong |
| 12 | Graxa da lubrificação | Graxa especial de carregamento de alta velocidade 400 graus | O “melhor” tipo |
parâmetro 3.Main técnico
| 1 | Grau do vácuo | -0.098MPa |
| 2 | Estrutura | Único tipo do braço |
| 3 | Velocidade de rotação r/min |
Revolução: 0~51r/min, rotação: 0~102r/min (queconverte 0~50Hz); Alta velocidade: 0~8800r/min (queconverte 0~70Hz); |
| 4 | Eixo lento | 2 eixos com tipo agitador da torção; |
| 5 | Eixo rápido | Eixo rápido dobro com dois o disco da dispersão dos grupos Φ50 |
| 6 | Modo de levantamento | Levantamento movido a motor da embarcação do trilho de guia do forro |
| 7 | Altura de levantamento | 210mm |
| 8 | Lugar da embarcação | Há quatro partes de placa da posição da forma da curva no dianteiro e traseiro para o dispositivo elétrico, com estrutura convexa da orla, para certificar-se da posição central |
| 9 | Ruído | Medido fora de 1M do equipamento, ruído ≤80dB |
| 10 | Modo de medida da temperatura | A cabeça de testes da temperatura toca no material, 1/3 longe da parte inferior da embarcação, movimento do revotion, dispositivo elétrico de transferência dos grupos internos |
| 11 | Energia elétrica | C.A.: 3phase*380V, 50Hz; |
| 12 | Dimensão | L1350W800H1550 (milímetro); |
| 13 | Peso | Abt 570kg |
4.Vessel
A superfície interna e exterior será lustrada brilhantemente com polisher automático em seguida
embarcação processada. O corpo e a parte inferior da embarcação são equipados com os canais do círculo refrigerar de água. A placa de guia do corpo da embarcação combina a parede do revestimento sem emenda em seguida
processamento do torno. A parte inferior da embarcação tem as venezianas fluidas do revestimento e do guia. Entrada refrigerar de água e tomada DN25 com rápido-conector 2sets, grupo da válvula de bola 1 da tomada DN50, corpo do tambor com 1 grupo, grupos do braço de fechamento 2.
, Estrutura da embarcação
| 1 | Dimensão (diâmetro interno pela altura interna) | Φ250×160mm |
| 2 | Capacidade de projeto (L) | 7.85L |
| 3 | Pressão do projeto (MPa) | interior da embarcação -0.098Mpa, revestimento 0.4Mpa; |
| 4 | Temperatura do projeto (°C) | -10~200; |
| 5 | Material principal | 304 de aço inoxidável; |
| 6 | Espessura do escudo (milímetros) | Shellδ4mm interno (espessura real após fazer à máquina), Jacketδ3mm da medida; |
| 7 | Temperatura que ajusta o modo | Tamanho do bocal do revestimento, da entrada e de tomada refrigerar de água: DN15; |
| 8 | Modo da descarga | Válvula de bola DN20 |
| 9 | Modo movente | Levado à mão |
| 10 | Qty | PCes 1 |
B, embarcação para cima e para baixo
| 1 | Poder do elevador da embarcação: 0.25w |
| 2 | O guia de levantamento é trilho de guia do forro: 2 PCes, 20x400 com slider dobro. |
C, posição de corpo da embarcação fixou
| 1 | O suporte do elevador da embarcação tem quatro dispositivos elétricos da posição, fixados após a obtenção no lugar. |
bocal 5.Vessel
| s/n | Uso | Especs. | QTY | NOTAS |
| 1 | Bocal do enchimento do pó | DN60 | 1 | Porto de enchimento DN60 |
| 2 | Vidro de vista | DN50 | 2 | Vidro de vista do diodo emissor de luz |
| 3 | Vácuo | DN10 | 1 | Tipo aberto rápido |
| 4 | Ventilação | DN10 | 1 | Tipo aberto rápido |
| 5 | Medidor do vácuo | M14×1.5 | 1 | Medidor do vácuo |
material 6.Main
| s/n | Nome | Material | s/n | Nome | Material | |
| 1 | Tambor superior | 304 | 4 | Eixo de mistura, eixo de dispersão | 321 | |
| 2 | Abaixo do tambor | 304 | 5 | Lâmina de mistura, lâmina de dispersão | 316 | |
| 3 | Revestimento | 304 | 6 | quadro, porão | Q235 |
eixo 7.Mixing e lâmina
| 1 | Agitador do quadro da torção: 2 ajustados, velocidade de rotação: 0-102rpm, agitador será forjado para dar forma a um inteiro, quatro eixos que conectam, CNC após o lustro para espelhar Ra0.025; |
| 2 | Eixo de dispersão: 2set, velocidade de rotação: 0-8800rpm, carregamento alemão: FAG, adotando o selo do enigma, 2 PCes dos discos Φ50 em cada eixo, velocidade linear: 0-23m/s; |
| 3 | eixo e agitador: a superfície é lustrada, os discos são tratamento equilibrado ajustado como G6.3.Distance entre o agitador e a parte inferior do tambor é 2-3mm, distância entre o agitador e a parede da embarcação é 2-3mm, distância entre dois agitadores é 2-3mm; |
| 4 | selo do eixo: estrutura do selo mecânico |
| 5 | Armário planetário: adotando a transmissão helicoidal da engrenagem, a correia do synchrony é feita dos EUA marca portas. |
|
Observação: 1, cilindro especial do óleo do fechamento de segurança do grupo, impede que a embarcação deixe cair a fim manter o vácuo; 2, ajustaram o porão inteiro como desmontada, fácil reparar e substituir a correia do synchrony |
|
sistema 8.Vacuum (automaticamente)
| 1 | medidor da exposição, válvula de bola; |
| 2 | selo mecânico do eixo: metal da liga |
| 3 | Para cima e para baixo a embarcação é o selo de EPDM, posição estática é selo da forma EPDM de O, grau do vácuo pode alcançar -0.098MPa (sem bomba de vácuo); |

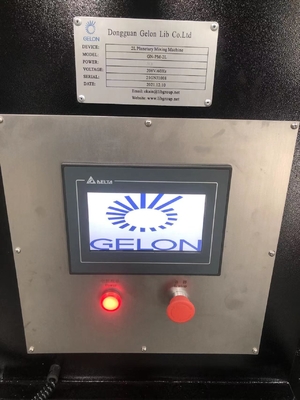

9. Componentes elétricos
| S/N |
Armário elétrico 1pcs: l um controle de corrida de dispersão de alta velocidade ajustado (que inclui o começo/parada, acelere/retarde); l um grupo do sistema de testes de dispersão da velocidade, um medidor de velocidade; l um sistema de controlo de mistura do ofrevolution ajustado (que inclui o começo/parada, acelere/retarde); l um grupo do sistema de teste da velocidade da revolução, medidor de uma velocidade; l um grupo do sistema de testes da temperatura; l calculadora do tempo de funcionamento, botão pelo tempo, válido/unvalid PCes 1 por cada um l um grupo do botão do controle da bomba de vácuo (que inclui o começo/parada); l um grupo do botão da luz do ponto (que inclui o começo/parada) l botão da emergência, PCes 1; luz indicadora do poder, 1 PCes, PCes da falha 1 |
| Observação |
1, fase de corrida da tensão elétrica 380V/50Hz/3, tensão elétrica 24VDC do controle; 2, o conector, o interruptor do ar, o disjuntor etc. são Seimens; 3, relé médio: Japão IDEC; 4, motor de baixa velocidade, motor de alta velocidade são começo de VFD; 5, todos os componentes do dispositivo como: o motor, indutor, válvula de solenoide, categoria da proteção do interruptor de limite não é menos do que IP54 |
sistema de bloqueio 10.Safety
| 1 | Paradas da máquina que pressionam uma vez o botão da emergência, que não pode ser continuado nenhuma operação |
| 2 | O eixo de dispersão gerencie após as elevações da embarcação |
| 3 | Paradas de dispersão do eixo depois que a embarcação obtém para baixo |
| 4 | Para quando a corrente elétrica está sobre o espaço |
| 5 | O misturador, o armário elétrico e o painel de controle devem ser aterrar elétrico |
parte 11.Spare
| s/n | Nome | Especs. | Material | QTY | Observação |
| 1 | Selo da embarcação | Selo L=650 da forma de T | EPDM | 1 |
