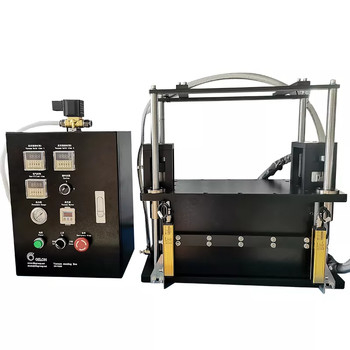

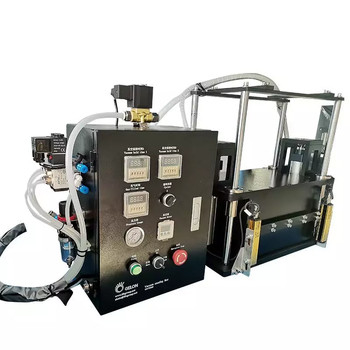

AC220V 50HZ Bolsa Célula Linha de Montagem Caixa Permanente Câmara de Repouso a Vácuo

Bolsa Célula Linha de Montagem de Bateria Caixa Permanente Câmara de Repouso a Vácuo

EU.Visão geral funcional

Este equipamento usa a cavidade superior para pressionar a placa inferior para formar uma cavidade fechada, (o tempo pode ser definido) sem abrir a cavidade e, em seguida, realizar a extração de ar secundária para formar uma pressão negativa de -70KPa e parar por um período de tempo (o tempo pode ser definido Set) e, em seguida, use a mesma ação para o terceiro vácuo para atingir uma pressão negativa de -95KPa, para que o ar da célula seja removido;os dois métodos de aspiração trapezoidais são para evitar que uma grande quantidade de eletrólito seja bombeada para fora e ao mesmo tempo.Deixe o eletrólito penetrar completamente.

IIParâmetros técnicos

0. Comprimento: (80-200 mm, inclui guia), largura: (50-150 mm, inclui bolsa de ar),

1. Dimensão L x Lx A≈550x440x750mm (altura máxima após a abertura
2. Tempos de ciclo: 0-3 vezes pode ser definido
3. Tempo de bombeamento: 0-60min pode ser definido
4. Tempo de espera: 0,1-99S pode ser definido
5. Curso de abertura: 250mm
6. Diâmetro interno do tubo de vácuo: 25mm, vácuo: 63³/H (63 metros cúbicos/H)
7. Grau de vácuo da caixa estática: ≤0,095Mpa (o vácuo é mantido por 1 minuto para garantir ≤0,090Mpa)
8. III Parâmetros básicos:

IV Desempenho de processamento:

4.1 Para cilindros duplos na lateral, certifique-se de que a altura total após a abertura da porta seja inferior a 750 mm.
4.2 Esta máquina adota o design separado do host e da caixa de controle, de modo que a máquina possa ser usada no porta-luvas e também colocada na linha de montagem.

4.3 Pode ser aplicado a baterias de produtos de diferentes especificações, e o ajuste é simples e conveniente.
4.4 A cavidade superior é acionada por um cilindro e guiada por quatro mangas de guia linear, que podem se mover para cima e para baixo com flexibilidade, e a orientação é precisa para garantir os requisitos de estanqueidade do produto
4.5 Esta máquina usa um medidor de vácuo para atingir com precisão o tempo definido.
4.6 Tamanho pequeno, pode economizar espaço;peso leve, fácil de transportar.O controle elétrico pode ser usado para operação automática ao se mover.
4.7 Grau de vácuo estático -30~-95kpa, estanqueidade estática do gabinete: queda de pressão 5kpa tempo> 1min;
4.8 O tempo de espera da caixa de espera, o grau de vácuo, o número de tempos de bombeamento de vácuo e o tempo de espera podem ser definidos livremente;

V. Segurança

Possui capa protetora de segurança, de forma que as partes móveis fiquem dentro da capa protetora, e o botão duplo é utilizado para iniciar a bateria para garantir a segurança pessoal ao colocar a bateria.

VI.Requisitos de segurança, meio ambiente e outros

1. O ruído gerado pelo funcionamento normal do equipamento é ≤70db (detectado a 1m de distância do equipamento);
2. O requisito de suporte de carga por unidade de área da planta: ≤400kg/㎡;
3. Durante todo o processo de produção, certifique-se de que a superfície da célula esteja livre de arranhões, danos, manchas, rugas e eletrólitos;
4. Cole vários sinais de aviso de segurança nas partes do equipamento que podem causar ferimentos pessoais;
5. O equipamento possui uma relação de intertravamento entre as ações frontal e traseira no modo manual ou automático para evitar o perigo de operação incorreta;
6. A produção e instalação de equipamentos como água, eletricidade, gás e vapor estão em conformidade com os padrões nacionais, e o uso de geradores de vácuo é proibido
