Detalhes do produto:
|
| Sistema adequado: | LFP, LCO, LMO e outros revestimentos de cátodo e ânodo da bateria do sistema | Espessura do substrato em execução: | Folha de alumínio (Al): 11～30um / Folha de cobre (Cu): 8～30um |
|---|---|---|---|
| Largura do rolo de revestimento: | 360 mm | Largura efetiva do revestimento: | ≤ 300mm |
| Velocidade de operação mecânica do equipamento: | 3m/min | Velocidade de revestimento do equipamento: | 0,3m/min |
| Adequado para viscosidade de pasta: | 2000~12000 Cps | Faixa de espessura seca de revestimento de um lado: | 50-150μm |
| Duração mínima do intervalo: | 5mm | Comprimento mínimo do revestimento multiseção: | 20mm |
| Destacar: | Bateria Ni200 Ni 201 Pouch Cell,Ni200 Ni 201 Pouch Cell,Pouch Cell Ni200 Ni 201 |
||

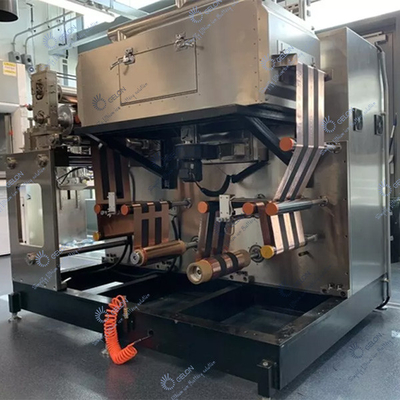

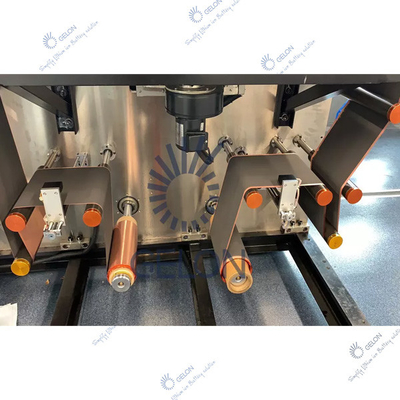

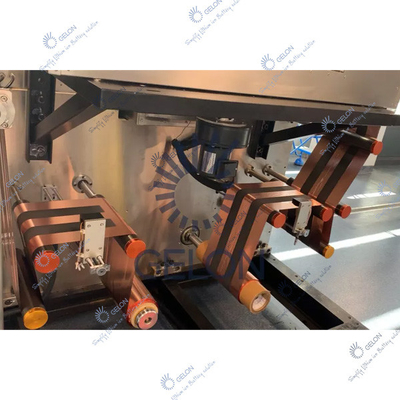

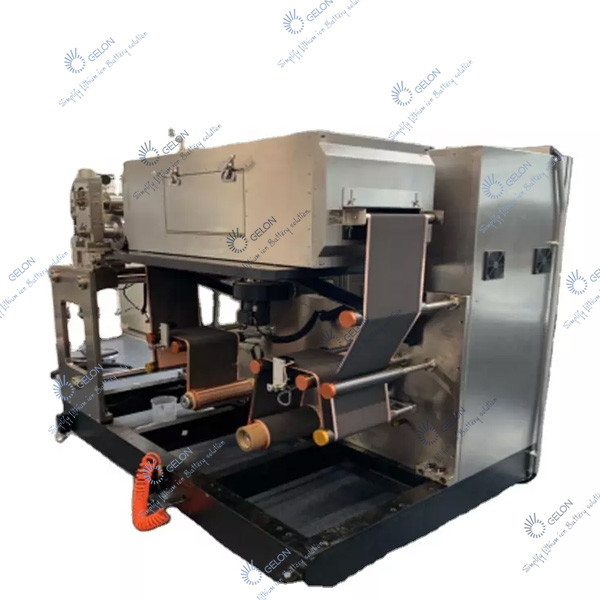

Máquina de revestimento de rolo de cabeça de vírgula 360 máquina de montagem de bateria de íon de lítio
Ⅰ.Introdução:
O revestidor experimental intermitente é um equipamento de revestimento de transferência de três rolos, que pode ser usado para revestimento contínuo e intermitente, e é conveniente para aplicar a vários substratos para processos de revestimento de superfície.Especialmente usado na indústria de baterias de íons de lítio.O equipamento é projetado para ser conveniente para uso dos pesquisadores e para atender aos requisitos de precisão e consistência do revestimento, que não é diferente da produção e tem um excelente efeito de secagem.É ideal para pesquisa e desenvolvimento e pequenos testes de baterias de íon-lítio, supercapacitores, baterias de níquel e outras baterias secundárias.
Ⅱ.Características:
Ⅲ.Parâmetros técnicos do equipamento e configuração do equipamento principal
(1) Configuração do equipamento principal:
| Não. | Nome |
| 1. | interruptor de ar |
| 2. | CLP |
| 3. | Tela sensível ao toque |
| 4. | relé intermediário |
| 5. | servo motor |
| 6. | redutor planetário |
| 7. | Disjuntor |
| 8. | Contator CA |
| 9. | Relé de estado sólido |
| 10. | Termostato |
| 11. | Correção totalmente automática |
| 12. | Tensão totalmente automática |
| 13. | Motor de material de descarga principal (recepção) |
| 14. | Olho de fibra óptica |
| 15. | Rolamento rígido de esferas (extremidade dianteira da máquina) |
| 16. | Rolo de revestimento |
| 17. | Rolo para trás |
| 18. | lâmina raspadora |
| 19. | Rolo guia |
| 20. | Conversor de frequência |
| 21. | Fã |
| Não. | Item | Especificação | Observações |
| 1. | Sistema adequado | LFP, LCO, LMO e outros processos de revestimento de cátodo e ânodo da bateria do sistema | |
| 2. | Espessura do substrato em execução |
Folha de alumínio (Al): 11～30um Folha de cobre (Cu): 8～30um |
|
| 3. | Largura do rolo de revestimento | 360 mm | |
| 4. | Largura efetiva do revestimento | ≤ 300 mm | |
| 5. | Velocidade de operação mecânica do equipamento | 3m/min | |
| 6. | Velocidade de revestimento do equipamento | 0,3m/min | Dependendo da situação de secagem |
| 7. | Adequado para viscosidade de pasta | 2000~12000 Cps | |
| 8. | Faixa de espessura seca de revestimento de um lado | 50-150μm | |
| 9. | Duração mínima do intervalo | 5mm | |
| 10. | Comprimento mínimo do revestimento multiseção | 20mm | |
| 11. | Características do solvente | Solvente oleoso NMP (sg = 1,033, pb = 204 ℃) | |
| Solvente aquoso H2O/NMP(sg=1.000,pb=100℃) | |||
| 12. | Adequado para conteúdo sólido | Ânodo S．C.60%±5% | |
|
Cátodo S．C.50%±5% (sistema PVDF) S．C.50%±5% (sistema SBR) |
|||
| 13. | Proporção |
Ânodo 1,5—2,59/cm2 Cátodo 1～1,89/cm2 |
|
| 14. | método de revestimento | Revestimento contínuo/revestimento intermitente/revestimento de rastreamento | |
| 15. | Sdireção de execução do substrato | Revestimento direto, substrato direto e reverso operação de folha vazia |
(3) Introdução à estrutura de cada parte:
1. Desenrolamento integral, mecanismo principal:
| Não. | Itens | Especificação | Observações |
|
|
Estrutura de instalação do rolo | cantilever está firmemente instalado | |
|
|
Tratamento de superfície do rolo | Oxidação da superfície do rolo de alumínio metálico, saída do círculo ≤30um | |
|
|
Sistema de controle de tensão | Tensão constante de controle automático de circuito fechado, faixa de tensão 0 ~ 50N | |
|
|
Método de correção | Controle EPC automático, curso 50mm | |
|
|
Método de material rolante | O rolo de material é fixado com um eixo de ar de 3 polegadas | |
| Desenrolando único eixo inflável | |||
|
|
Direção desubstratomovimento | Avançar e retroceder (rebobinar) | |
|
|
Velocidade de execução do substrato | 2m/min | |
|
|
máx.diâmetro de desenrolamento | Ф250mm | |
|
|
máx.capacidade de carga do eixo inflável | 80Kg | |
|
|
Número de eixos infláveis de desenrolamento | 1 pedaço | |
| 11 | Motor de acionamento principal | servo motor | |
| 12 | Tratamento de superfície do rolo |
Rolo de EPDM importado, saída do círculo ≤30um |
Largura 360mm |
| 13 | Estrutura do raspador | Raspador de vírgula de dupla face | |
| 14 | Rolo de revestimento (rolo de aço) | Cromado duro na superfície | |
| 15 | Rolo traseiro (rolo de borracha) | EPDM importado na superfície | |
| 16 | Ajuste de altura intermitente do raspador | Ajuste manual | |
| 17 | Painel de operacoes | Tela sensível ao toque e botão (operar de acordo com a interface de função) |
2.Forno
| Não. | Itens | Especificação | Observações |
|
|
Estrutura do forno | Aquecimento independente de camada única | |
|
|
Comprimento do forno | 1 metro/seção | |
|
|
Material | SUS304 forro interno de 1,0 mm, SUS201 forro externo de 2,0 mm | |
|
|
Modo de transmissão do rolo guia do forno | Acionamento de rolo passivo | |
|
|
Controle de temperatura | É dividido em controle de proteção de controle de temperatura de trabalho normal e monitoramento de temperatura excessiva.Quando o excesso de temperatura, cortará a fonte de alimentação de aquecimento principal. | |
|
|
Método de aquecimento | Aquecimento elétrico, estrutura de circulação de ar quente | |
|
|
Potência de aquecimento do forno de seção única | 5KW | |
|
|
Temperatura no túnel de secagem | Design Max150℃, diferença de temperatura em forno único ≤5℃ | |
|
|
Temperatura da superfície do gabinete durante a operação | ≤45℃ | |
|
|
método de sopro | Sopre para cima | |
|
|
controle de volume de ar de exaustão | Controle independente através de válvulas mecânicas | |
|
|
Estrutura do bocal | O slot do bico é entalhado com um molde especial | |
|
|
Controle do ventilador | Controle do contator | |
|
|
controle de aquecimento | relé de estado sólido | |
|
|
Material do fã | Ferro |
3. Mecanismo de enrolamento: a função é a mesma do desenrolamento, com as seguintes adições
| Não. | Itens | Especificação | Observações |
|
|
Tensão | Um conjunto de rolos de tração é instalado na frente e atrás, tensão constante de controle automático de circuito fechado, faixa de tensão 0 ~ 50N | |
|
|
estrutura de instalação | A placa polida está firmemente instalada | |
|
|
Número de eixos infláveis de rebobinagem | 1 pedaço | Rebobinamento cantiléver |
| Não. | Itens | Especificação | Observações |
| 1 | Sistema de controle principal | Tela sensível ao toque, PLC, sistema servo | |
| 2 | Modo de operação | Manual, automático, parada de emergência;toda a máquina pode ser operada antes e depois | |
| 3 | Revestimento, faixa de ajuste de comprimento intermitente |
Comprimento do revestimento 20,0～3200,0 mm Comprimento intermitente 5,0～3200,0 mm |
|
| 4 | situação de alarme | Quando o dispositivo falha, a tela sensível ao toque exibirá a tela de correção correspondente | |
| 5 | Função de contagem | Quantidade/comprimento de produção | |
| 6 | Método de ajuste da espessura da cabeça e da cauda | A realização do rolo de aço de controle do programa e a relação de velocidade do rolo de borracha |
tamanho L1800*W1100*H1250mm peso aproximadamente: 1,2T
(4) Precisão do equipamento:
| Não. | Itens | Especificação | Observações |
|
|
Raspador | Excentricidade arredondada ≤1,5um, retidão Ra0,4 ≤1,5um | |
|
|
Rolo de revestimento (rolo de aço) | Excentricidade arredondada ≤1,5um, retidão Ra0,4 ≤1,5um | |
|
|
rolo de borracha | Excentricidade ≤30um, retidão ≤10um | |
|
|
desvio de correção | ±0,2 mm |
3. Método de medição
A. Área de medição: 3 mm da borda, 6 mm do final e 10 mm do início.
B. Tamanho de medição Φ35mm ou de acordo com os requisitos do processo do comprador
