I. Introdução

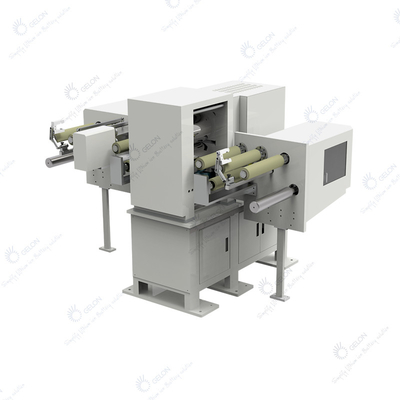

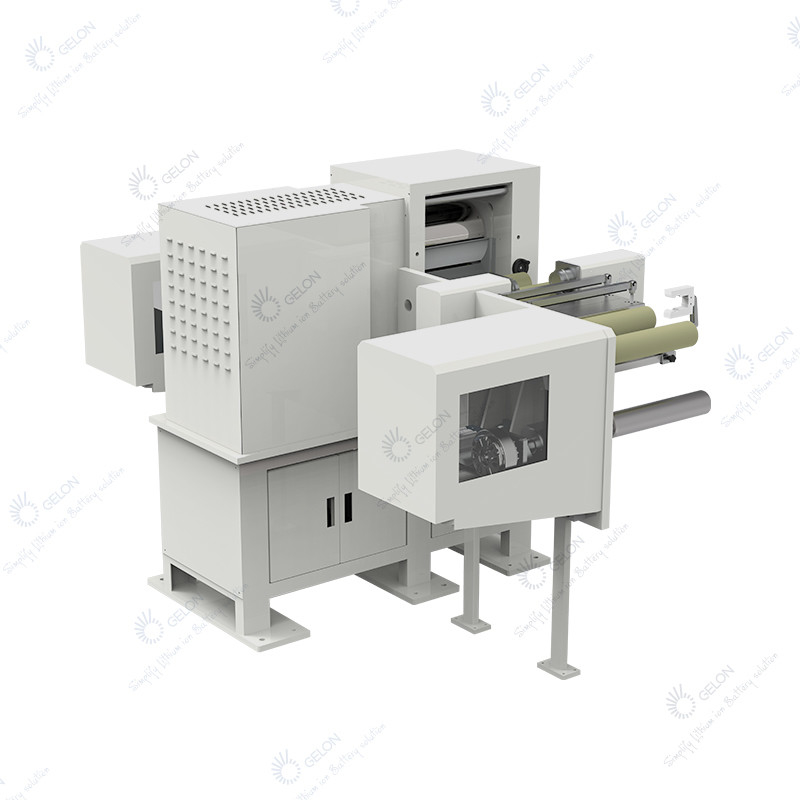

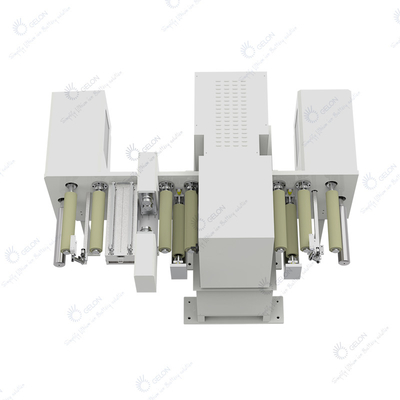

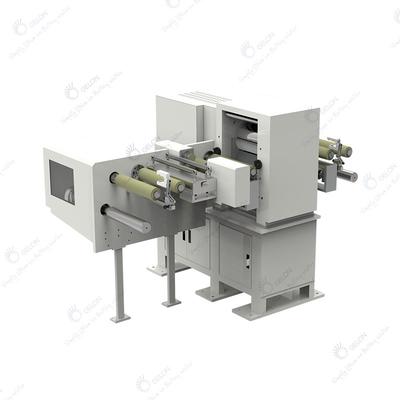

A calandra é o principal equipamento na linha de produção de prensagem por eletrodo.É composto de pórtico de aço fundido, rolos, redutor de motor de frequência variável, sistema de ajuste de folga, sistema de controle elétrico, placa de proteção de alimentação e mecanismo de limpeza da superfície do rolo.

A função principal é pressionar o eletrodo para atingir a densidade apropriada pelo rolo e atender aos requisitos de espessura de acordo com o eletrodo.

.

II.Configuração e parâmetros do equipamento:

Medida do rolo: ∮ 210x330mm (diâmetro × largura)

Modo de operação: operação contínua

Velocidade da máquina: 5m/min

Tipo de Material: Eletrodo

Aparência: cinza

1. Principal corpo:

O funcional principal: O eletrodo de pressão atinge uma certa espessura

Especificação do rolo: ∮ 210x330mm (diâmetro * largura)

Material do rolo: rolo de liga de aço da série 9Cr3Mo

Dureza da superfície do rolo: acima de hrc66

Profundidade de endurecimento do rolo: ≥ 8 mm

Rolo cromado: 0,08-0,12 mm

Rugosidade da superfície do rolo: Ra ≤ 0,4

Ajuste da folga do rolo: ajuste manual

Faixa de ajuste da folga do rolo: 0 ~ 2,0 mm

Pressão máxima de trabalho: 80T

Cor do Equipamento: Cinza

Modo de aquecimento do rolo: (Opcional)

O sistema de aquecimento de controle de circuito fechado: composto por controlador de temperatura, relé de estado sólido e termopar tipo K.

Potência de aquecimento: 1,6kw * 2 (1pc / rolos superiores e inferiores)

2. Descontraindo

Eixo de desenrolamento: eixo de inflação com válvula de controle, equipado com pistola de inflação

Especificação: ∮3 polegadas * 350mm

Controle de tensão do eletrodo: freio magnético

Controle de guia: guia de rolamento linear

3. Corte

Função: usado para cortar a folha não revestida em ambos os lados do eletrodo, reduzir a dobra do eletrodo causada pela ductilidade inconsistente durante a laminação e reduzir a taxa de sucata causada pela correia quebrada do eletrodo

Princípio: a lâmina de corte superior é alimentada e apoiada manualmente, e as lâminas de corte esquerda e direita são controladas separadamente.

Acionamento: o motor de conversão de frequência aciona o eixo do cortador inferior para ser consistente com a velocidade de rolamento

4.Rewdescobrindo

Função: enrolar o material do eletrodo laminado no mandril

Eixo de enrolamento: com válvula de controle, eixo de inflação com pistola de inflação

Especificação: ∮3 polegadas * 350mm

Controle de tensão do eletrodo: freio magnético

Controle de guia: guia de rolamento linear

Acionamento: o eixo de enrolamento através do redutor do motor e da embreagem magnética
